印刷废气处理设备

关键词:印刷废气处理设备,vocs废气处理设备

描述:印刷工艺主要有平版印刷、凸版印刷(如柔版印刷)、凹版印刷和孔版印刷。不同印刷工艺的VOCs来源和排放方式基本相同:VOCs来源于所使用的油墨及稀释剂(印刷不透气承印物需添加稀释剂,如金属印刷、塑料印刷)、复合用胶粘剂(仅限于部分存在复合工艺的印刷企业)及设备清洗剂,可能的排放途径有:油墨调配过程溶剂挥发、印刷过程油墨溶剂挥发、烘干阶段、复合过程及设备清洗过程等。

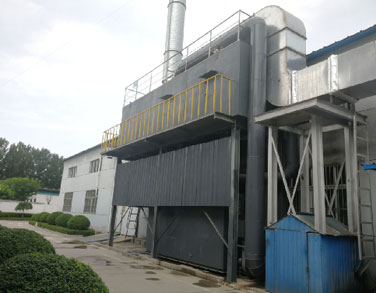

印刷公司废气处理设备 活性炭吸附再生-催化燃烧装置

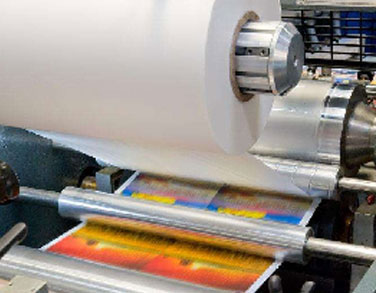

印刷厂复合工序


印刷工艺主要有平版印刷、凸版印刷(如柔版印刷)、凹版印刷和孔版印刷。不同印刷工艺的VOCs来源和排放方式基本相同:VOCs来源于所使用的油墨及稀释剂(印刷不透气承印物需添加稀释剂,如金属印刷、塑料印刷)、复合用胶粘剂(仅限于部分存在复合工艺的印刷企业)及设备清洗剂,可能的排放途径有:油墨调配过程溶剂挥发、印刷过程油墨溶剂挥发、烘干阶段、复合过程及设备清洗过程等。




表1:不同印刷工艺的VOCs排放特征


工艺类型 主要含VOCs原辅材料 VOCs排放特征 VOCs特征污染物
平版印刷 溶剂型油墨、植物大豆油墨,UV固化油墨和水性油墨 印刷与干燥过程排放,使用溶剂型油墨,VOCs排放浓度较高,其他类型油墨,VOCs排放浓度较低 异丙醇、乙醇、丁醇、丁酮、乙酸乙酯、乙酸丁酯、甲苯等
凹版印刷 溶剂型油墨、水性油墨 印刷与干燥过程排放VOCs,使用溶剂型油墨,VOCs排放浓度较高;使用水性油墨,VOCs排放浓度较低 酮、醇、醚、酯和芳烃类
凸版印刷 醇溶性油墨、水性油墨、UV固化油墨 印刷过程排放,使用水性油墨,VOCs排放浓度较低;使用醇溶性油墨,VOCs排放浓度高 醇类
孔版印刷 溶剂型油墨、水性油墨、UV油墨 印刷与洗版过程排放VOCs,使用溶剂型油墨,VOCs排放浓度较高;使用水性油墨,VOCs排放浓度较低 酮、醇、醚、酯和芳烃类
复合 胶粘剂、水性胶粘剂 复合过程排放VOCs,使用溶剂型胶粘剂VOCs,排放浓度高;使用水性胶粘剂,VOCs排放浓度较低 乙醇、乙酸乙酯


从上表可以看出,无论是哪种印刷工艺,都存在以下共同特点:

1
溶剂型油墨,VOCs排放量大,浓度高,且成分复杂,回收价值低。

2
水性油墨和UV油墨,VOCs排放量较少,浓度低。

3
溶剂型胶黏剂的复合工序,VOCs排放量大,浓度高,成分单一,可焚烧处理,也可以回收再利用。


表2: 印刷废气处理设备选型


型号 主要治理技术 处理风量m3/h 浓度mg/m3 适用印刷工艺
JAR系列 活性炭吸附-CO 10000-180000 100-2000
所有类型印刷工艺和油墨
JZR系列 沸石转轮浓缩-CO 10000-200000 100-2000
所有类型印刷工艺和油墨
JHC系列
JNC系列
活性炭纤维吸附-冷凝回收 10000-150000 1000-66250
溶剂型胶黏剂复合工艺VOCs回收
JAC系列 活性炭吸附 1000-60000 <1000
各类使用UV油墨、水性油墨的印刷工艺,或者间歇性、小风量的溶剂型油墨印刷。
JDO系列 等离子体催化 1000-10000 <500
各类使用UV油墨、水性油墨印刷工艺


表3: 同等工况印刷废气处理设备选型投资对比 活性炭吸附-CO (JAR系列)与沸石转轮吸附-CO(JZR系列)


型号 首次投资 供货周期 运行维护 使用寿命 综合成本
JAR系列 1倍 50天 定期更换活性炭,产生危险固废 活性炭寿命1-2年 前2年,活性炭综合成本比沸石转轮低,第3-4年持平,之后沸石转轮综合成本比活性炭低。
JZR系列 3倍 70-90天 定期保养,没有二次污染 沸石转轮寿命大于10年
